◇ 概述

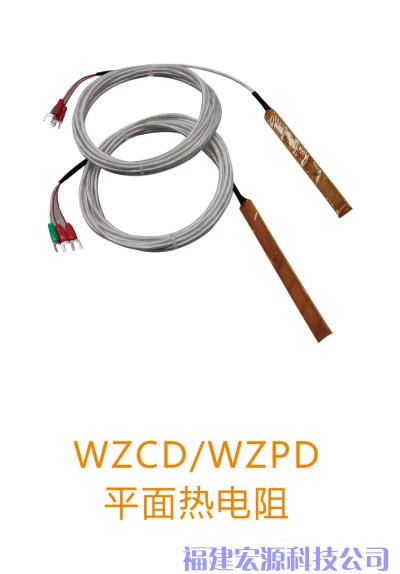

WZCD/WZPD平面热电阻专用于测量大中型电机定子槽温度，该产品具有抗震性、测量精度高、稳定性好、热惰性小、使用寿命长。它能准确的反映出定子线圈的温度从而起到保护作用。
◇ 主要技术指标
1、测量范围和公差
|
名 称 |
测温范围 |
允许偏差℃ |
分 度 号 |
||
|
铜 电 阻 |
-40~150℃ |
±（0.3×6.0×10-3t） |
Cu50 |
||
|
铂 电 阻 |
-40~180℃ |
B级：±（0.30+0.005∣t∣） |
Pt100 |
||
|
最大激励电流 |
5mA |
绝缘等级 |
F |
||
2、感温元件在0℃时的电阻值（R0）和它在100℃时的电阻
分度号Cu50：R0=50±0.05Ω 电阻比：W100=1.428±0.001
分度号Pt100：R0=100±0.2Ω W100=1.3851±0.001
其中：R0为感温元件在0℃时电阻值。
◇ 型号说明
|
WZ □ - □ - □ - □ - □ |
|||||||
|
WZ |
热电阻 |
||||||
|
分度号 |
P |
铂热电阻Pt100 |
|||||
|
C |
铜热电阻Cu50 |
||||||
|
电机专用 |
D |
电机专用平面电阻 |
|||||
|
单支与双支 |
0 |
单支热电阻，未注明时按单支热电阻配置 |
|||||
|
2 |
双支热电阻 |
||||||
|
本体外形尺寸 |
V |
厚δ×宽b×长I（mm） |
|||||
|
引线数量 |
3 |
常规为三线制热电阻 |
|||||
|
引线长度 |
L |
引线长度（mm） |
|||||
◇ 型号规格参数表
|
本体尺寸V（mm） |
长度 L mm |
代
号 |
|||||
|
厚度δ |
宽度b |
长度I |
|||||
|
基本 尺寸 |
极限 偏差 T |
基本 尺寸
|
极限 偏差 T |
基本 尺寸
|
极限 偏差 T |
||
|
2 |
0
|
6 8 |
0
|
60 100 200 250 500 |
2-0 |
150 |
A |
|
400 |
B |
||||||
|
1000 |
C |
||||||
|
10 12 |
0 -0.2
|
+2 0 |
2000 |
D |
|||
|
3000 |
E |
||||||
|
4000 |
F |
||||||
|
5000 |
G |
||||||
|
1.8 |
0 +0.3 |
12
|
0 -0.2 |
60 100 200 250 500 |
+2 0 |
150 |
A |
|
400 |
B |
||||||
|
1000 |
C |
||||||
|
2000 |
D |
||||||
|
3000 |
E |
||||||
|
3 |
0 -0.2 |
4 |
0 0.2 |
100 |
+0.5 |
150 |
A |
|
400 |
B |
||||||
|
1000 |
C |
||||||
|
2000 |
D |
||||||
|
5 |
0 -0.2 |
4 |
0 0.2 |
300 |
+0.5 |
150 |
A |
|
400 |
B |
||||||
|
1000 |
C |
||||||
|
2000 |
D |
||||||
1、δ≤1.5或不符合表内规定时，用户与我公司协商而定。
2、用户有特殊要求应在订货时与我公司协商而定。
◇ 型号示例
例1：WZPD-2×10×60-3D表示：电机用铂电阻Pt100温度传感器、本体尺寸2×10×60mm，3根屏蔽引线，引线长度2000mm。
例2：WZCD-1.8×8×80-3B表示：电机用铜电阻Cu50温度传感器、本体尺寸1.8×8×80mm，3根屏蔽引线，引线长度400mm。
例3：WZCD2-2×12×100-3B表示：电机用铜电阻Cu50双支温度传感器、本体尺寸2×12×100mm，3根屏蔽引线，引线长度400mm。
